Vous possédez un Schmidt Cassegrain (SC), un Maksutov ou bien un Ritchey Chrétien (RC). Et vous vous posez la question: comment est ce que j'effectue de manière simple et effective le réglage de mon télescope? Au mieux c'est quand l'ajustement se déroule en grande simplicité et cependant avec une grande précision. Un télescope SchmidtCassegrain donne un trés bon rendu de l'image s'il est régulièrement ajusté .
Pas une seule étoile en vue ni de prés ou de loin

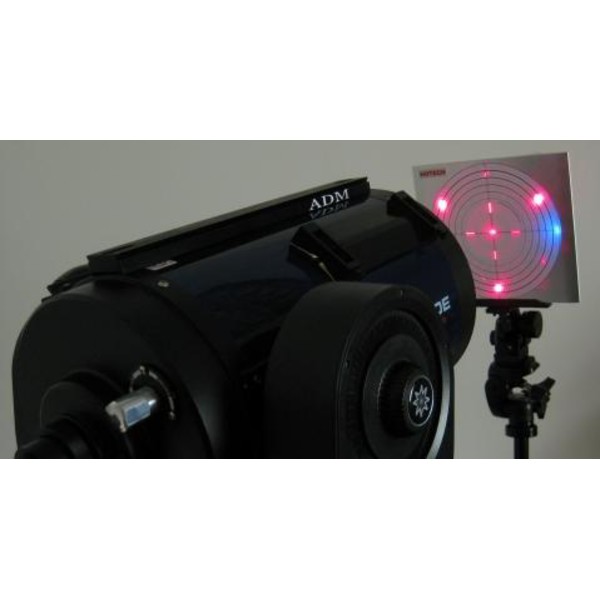

Grâce à l'intelligente version avancée du collimateur Laser, vous ajustez votre télescope Schmidt Cassegrain en un rien de temps et avec une haute précision. Il n'est pas nécessaire d'avoir un ciel clair car vous n'avez pas besoin d'étoile. Cette haute technologie d'unité d'ajustage se constitue d'une cible, dans laquelle, trois différents lasers s'engagent. La cible est placée, avant l'ajustage, devant l'ouverture de votre télescope. Les rayons laser atteignent le miroir principal, sont réfléchis et atteignent de nouveau la cible.
Réglage direct sur place

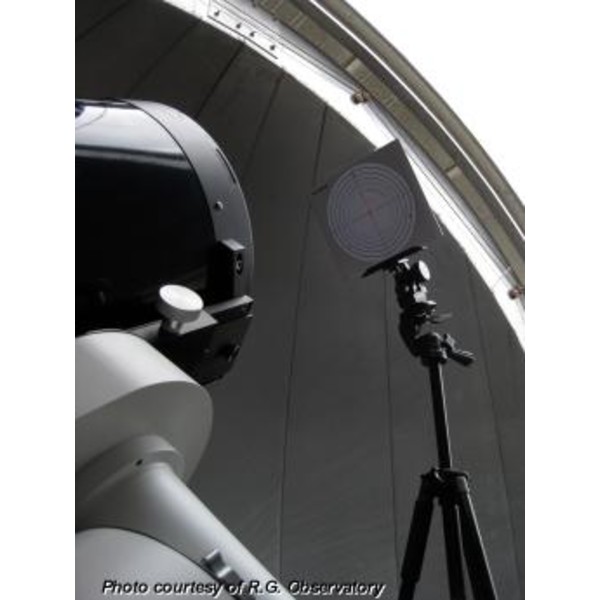

Laissez votre télescope sur la monture et effectuez le réglage de jour ou de nuit. Quand la nuit tombe, vous êtes du mieux possible préparé. L'ajustage est très simple et peut être exécuté par une seule personne. Vous n'avez même pas besoin de 20 mètres de distance. Tout ce dont vous avez besoin est le collimateur laser, un peu de place comme quelques mètres et le profond désir d'avoir un télescope parfaitement ajusté.
Les atouts en bref:
- Ajustage possible de jour comme de nuit, à l'intérieur ou l'extérieur
- Pour l'ajustage aucune étoile est nécessaire
- Réalisable par une personne
- Ajustage à l'intérieur de l'intervalle de la distance focale qui reste constante après chaque mise au point de l'image
- Transportable, montage aisé et simple d'utilisation
- compatible avec les modèles de télescope suivants: Cassegrain (CT), SchmidtCassegrain (SCT), Schmidt Newtonien Makutsov (SN Mak), et Ritchey Chrétien (RC)
L'innovation transfère une collimation pleine d'attente et " à portée de main" dans le monde de la réalité
Depuis l'invention du télescope Cassegrain en 1972 par le sculpteur francais Guillaume Cassegrain, le télescope Cassegrain a évolué et a donné naissance à des modèles variés comme les plus populaires d'entre eux: le RitcheyChrétien, le Dall Kirkham, le SchmidtCassegrain et le Maksutov Cassegrain. Ces modèles ont gagné en popularité grâce à leur usinage simple et à leur forme compacte. Les propriétaires d'un télescope Cassegrain savent que la collimation à l'aide d'une étoile fixe est, et, a toujours été la seule méthode efficace de collimation d'un système optique.
A présent, les astronomes d' "arrière cour" ont trouvé une alternative pour accomplir une excellente collimation sans inconvénient, utilisant le système avancé de collimation laser CT pour télescopes Cassegrain. Le système avancé de collimation laser CT transfère le système de collimation avec étoile fixe à votre télescope, ceci, dans un espace réduit à la longueur d'un bras. L'avantage d'avoir un intervalle aussi court permet de réaliser des collimations à l'intérieur, de jour ou de nuit, sans devoir à tenir compte des conditons météorologiques. Le meilleur est que ce nouveau collimateur laser utilise un large affichage à voyant, clair et simple à lire, pour l'analyse et le diagnose de l'alignement du télescope. Ce large affichage à voyant est positionné à l'intérieur d'une petite distance focale du télescope, ce qui vous permet de collimater sans avoir à faire une évaluation.
Collimation sans étoile
En vue d'effectuer une exacte collimation à l'aide d'une étoile, l'astronome amateur a habituellement besoin d'une bonne visibilité sans nuage, sans vent, avec une température stable, sans pollution lumineuse, un système monture_ télescope de pointage parfaitement aligné, un équilibre thermique du tube optique du télescope et une étoile de magnitude visible. La qualité optique de l'étoile de référence dépend principalement des facteurs déjà cités dont la composition se trouve dans les mains de la Nature comme vous pouvez le voir sur la photographie. Faire le réglage de collimation est quasiment un jeu de hasard où vous vous déplacez entre l'avant et la fin du télescope en réglant la vis correspondant à l'alignement et retenant votre respiration et regardant furtivement à travers un oculaire à grossissement important afin de référencer un point dans une image rendue instable par suite de défocalisation. Ceci peut devenir une expérience très frustante. Une étoile artificielle ne remplacera jamais une vraie étoile car il est impossible de collimater avec la focale du télescope réglé à l'infini. En effet, après un réglage de collimation avec une étoile artificielle, vous avez besoin de réajuster la focale à l'infini pour visualiser une étoile réelle. Pour cela, il suffit de déplacer le miroir primaire. Cependant, la distance à laquelle le miroir primaire a été arrêté peut contenir des erreurs de tolérance de nature mécanique. Pour les télescopes SC produits en série, cette chicane qui a l'effet d'un pot de colle sur le système de focalisation du miroir primaire, peut aussi causer un relâchement du miroir. Si ce problème survient, la position de l'alignement sera affectée, ce qui, en un rien de temps, ruinera votre collimation. L'idéal est de collimater votre optique, de préférence à la même position focale que celle de votre visualisation actuelle, sans déplacement majeur optique, pour obtenir la pose visuelle finale. Le collimateur laser avancé CT pour télescopes Cassegrain peut accomplir cette tâche sans accomplir d'erreurs mécaniques. Le large affichage à voyant du système avancé de collimation laser CT joue un rôle essentiel dans la visualisation des trois points laser de projection qui servent de référence, et qui sont situés à distance visuelle très confortable. Cet atout procure une exacte prévision des erreurs de l'alignement axial. Pendant toute la phase de la collimation, vous n'avez pas besoin de faire varier la distance focale de facon majeure, ainsi vous réduisez l'accumulation possible des erreurs dues au réajustement de la mise au point. Le réglage de référence part des trois points laser de projection qui sont distincts. Ces derniers sont projetés sur la cible, à l'intérieur d'un cercle concentrique. Les regards furtifs et répétés à travers l'oculaire pour visualiser un changement et une image ambigue de l'étoile ne sont plus nécessaires. Cette méthode alternative de collimation vous fait gagner du temps précieux pendant la collimation du télescope et pendant la préparation des programmes d'observation à la tombée de la nuit ou avant le lever du jour sans subir les influences des conditions extérieures de l'environnement.
Collimation à l'intérieur de la distance focale de votre télescope
Le système de collimation avancé laser CT ne requiert pas de longues distances focales pour accomplir une collimation à grande exactitude. En utilisant le miroir plat au point de focalisation (au niveau de l'oculaire), le collimateur laser ajuste les deux miroirs primaire et secondaire l'un à l'autre et amplifie l'alignement des erreurs à un niveau d'exactitude élevé. De surcroît, il réduit de moitié la distance de collimation en effectuant un alignement à champ proche. Le collimateur est placé dans la longueur focale de votre télescope, directement à l'avant de votre télescope. Pour le réglage de la collimation, vous vous tiendrez entre le télescope et le collimateur, et vous dirigerez télescope et collimateur l'un en face de l'autre. Puis vous ajusterez le bouton du miroir secondaire pour faire revenir les faisceaux lasers sur le même trajet. C'est une opération qui convient pour une seule personne.
La technologie interférométrique à un coût infinitésimal.

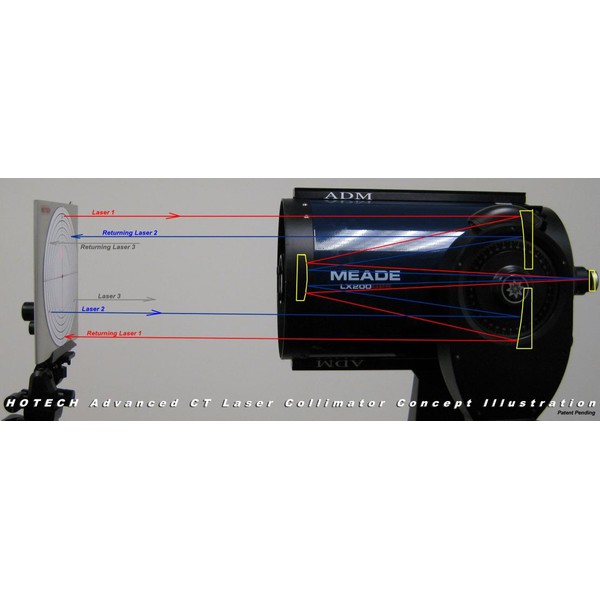

Le niveau technologique de la méthode d'alignement optique laser avancé utilisée dans le système avancé de collimation laser CT possède exactement la même fonction qu'un interféromètre coûteux à grande ouverture, appliqué communément dans les laboratoires à haute énergie, cependant pour une fraction de son prix de revient. Le système de collimation laser avancé CT utilise trois lasers de collimation placés à distance égale, pour échantillonner la grande ouverture des éléments optiques de votre télescope. Les faisceaux laser parallèles s'assimilent complètement à la trajectoire de la lumière (enveloppe d'onde plate) devant une étoile et passe à travers tous les élements optiques du télescope et la reflète sur la cible pour une lecture exacte du diagnose.
Cette technique et cette technologie de collimation innovative permet à l'astronome amateur d'accomplir une collimation aussi bien à grand champ qu'à champ proche.
Un usinage de précision CNC pour tableau de commande et composantes
Cet instrument de belle conception a été usiné de facon très précise à partir d'un bloc solide d'aluminium concu pour l'aérospatiale. Le métal est ensuite trempé et anodisé pour garder l'ensemble du système laser thermiquement stable vous autorisant d'effectuer une collimation précise. Le profil, de conception solide et ultra fine et de poids léger, vous donne l'avantage d'avoir un instrument qui se laisse aisément transporté et d'une installation et utilisation simple.
Collimation de tous les instruments Cassegrain, Schmidt Cassegrain, Makustov, et Ritchey- Chrétien
Le collimateur laser avancé CT reproduit exactement la distance réelle de la trajectoire lumineuse d'une étoile, et peut en fin de compte faire la mise au point de la plupart des télescopes qui en premier lieu s'appuie sur la mise au point à partir d'une étoile. La technique de la collimation peut être appliquée à toute taille de télescope. Le modèle de production courante a été concu pour collimater les télescopes avec un miroir primaire de grandeur supérieure à 71/5 pouces (18,29cm) et avec un miroir secondaire dont le diamètre d'obstruction est inférieure à 6-1/2-pouces (16,51cm).
Effectue la mise au point des types de télescopes suivants:
- Classic Cassegrain
- Schmidt Cassegrain
- Maksutov-Cassegrain
- Ritchey-Chretien
- Dall-Kirkham
- et la plupart des modèles descendants des télescopes Cassegrain
Fiche technique laser:
- puissance de sortie: Class II, 1mW
- longueur d'onde: 650nm
- lasers d'alignement: 170mm de diamètre espacés régulièrement
- réticule croisé laser: 90 deg. optique divergente
- Batterie: une CR123, 3V Lithium
Limitation de l'aperture du télescope sur le modèle ACT-M125:
- miroir primaire de diamètre supérieure à 170mm (6.7") accepte l'alignement laser
- obstruction du miroir secondaire inférieure à 170mm (6.7") de diamètre sans bloquage de l'alignement du laser
