Baader SunDancer II pour l'observation et la photographie du soleil
Le Baader SunDancer II avec étalon H-alpha chauffé et ouverture de 23 mm de SolarSpectrum transforme rapidement et facilement n'importe quelle petite lunette en un télescope pour l'observation du Soleil dans la raie H-alpha. Observez la chromosphère du Soleil avec ses filaments sombres, ses éruptions lumineuses et ses proéminences spectaculaires au niveau du limbe solaire !

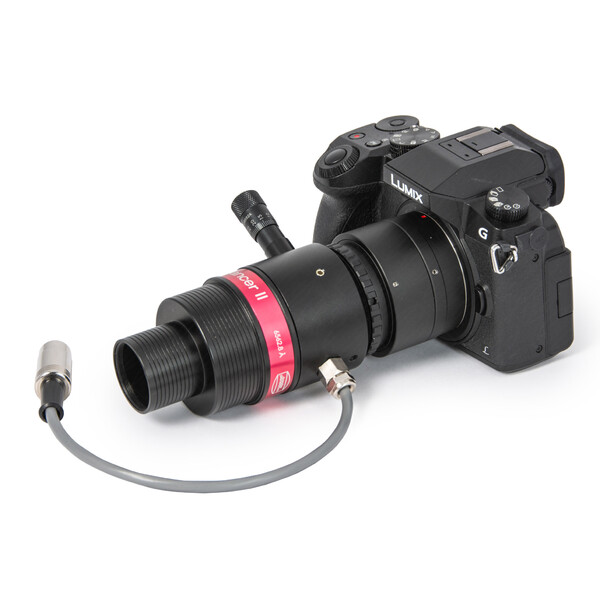

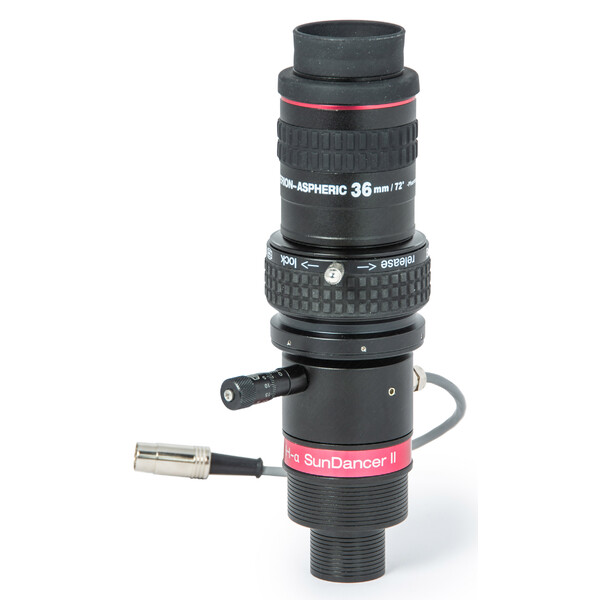

Il suffit de mettre le SunDancer en place entre le renvoi coudé à miroir et l'oculaire, ou l'appareil-photo, et de le raccorder à une source d'alimentation. Il se réchauffe ensuite automatiquement jusqu'à la température de fonctionnement optimale - aucun réajustement n'est donc nécessaire, même pendant de longues observations.
Le réglage fin de l'ouverture du filtre aux fins d'une adaptation à différents systèmes de télescopes est possible via le boîtier de commande. La vis micrométrique permet de déplacer rapidement l'ouverture dans l'aile bleue de la raie H-alpha pour compenser l'effet Doppler lors des événements H-alpha rapides sur le Soleil.
Le SunDancer peut être utilisé en toute sécurité sur des lunettes (télescopes à lentille) d'une ouverture maximale de 80 millimètres. Ce n'est qu'à partir d'un diamètre d'objectif de plus de 80 millimètres qu'un filtre de réjection solaire supplémentaire, à monter devant le télescope, devient nécessaire ; il est également possible, par la mise en place d'un diaphragme optionnel devant l'objectif, de réduire l'ouverture du télescope à 80 mm. Les télescopes dotés de miroirs secondaires, tels que les télescopes Newton, Maksutov ou SC, requièrent, dans tous les cas, et ce quelle que soit leur taille, un filtre de réjection solaire supplémentaire.

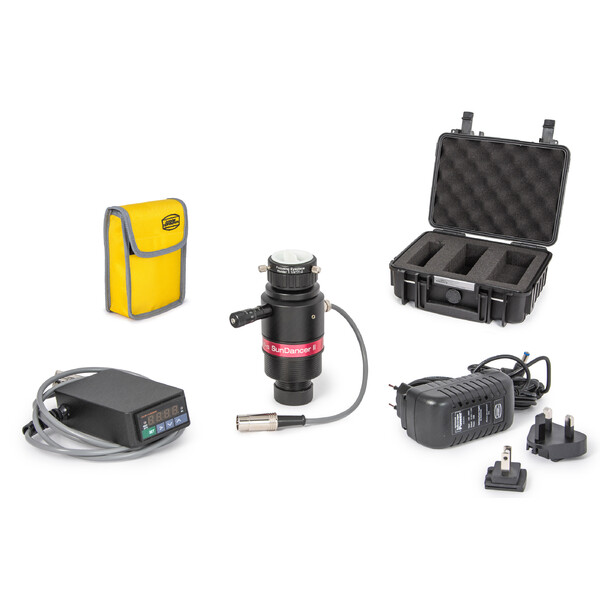

L'alimentation est fournie soit par le bloc d'alimentation secteur inclus, soit par une alimentation portable (« powertank ») en option.
Le soleil en H-alpha : visuel, photographique et binoculaire !
Le filtre H-alpha a une largeur à mi-hauteur de 0,6 +/- 0,1 Ångström sur des télescopes avec un rapport d'ouverture de f/10. Le système télécentrique intégré augmente la distance focale du télescope d'un facteur trois, de sorte que le rapport d'ouverture idéal de f/30 pour H-alpha est atteint sur des télescopes de rapport d'ouverture f/10. Le SunDancer II est recommandé pour les télescopes jusqu'à un rapport d'ouverture de f/8 environ ; il reste parfaitement utilisable jusqu'à environ f/6,5 ; cependant, sur les télescopes avec un rapport F/d inférieur à 6, la largeur à demi-hauteur augmente. La largeur à demi-hauteur a été choisie pour visualiser parfaitement les protubérances ainsi que la surface du soleil.
Il est possible de voir le disque solaire complet dans des télescopes possédant une distance focale de 600 mm environ. Le filetage T2 sous le porte-oculaire avec microfocalisation permet l'adaptation d'appareils-photo plus grands.

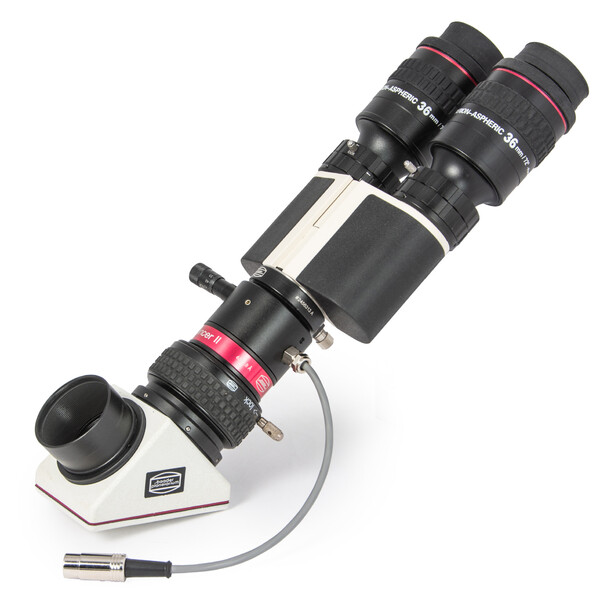

Le raccordement, par le biais du filetage T2, d'une tête binoculaire version courte présente un intérêt particulier. Dans la plupart des cas, il est possible de se passer de correcteur optique ; le système télécentrique fournit une trajectoire de faisceau parallèle et raccourcit en même temps le tirage (backfocus) requis.
Particulièrement résistant au vieillissement !
Le revêtement diélectrique du filtre bloquant - plutôt que le traitement à l'argent souvent utilisé - et le stockage hermétique du filtre SolarSpectrum étalon dans l'huile empêchent le processus de vieillissement ! Sous conditions d'un manipulation appropriée, le SunDancer II conservera ses performances de longues années durant.
Veuillez noter que le filtre - comme tout filtre H-alpha avec étalon Fabry-Pérot - doit être protégé du gel. Il ne faut pas le stocker en dessous de 0°C, sinon l'huile devient visqueuse et écarte les éléments optiques, ce qui a pour effet d'endommager les couches de traitement. Il faudra prévoir, pour une utilisation à des températures plus basses, une isolation thermique.
Explication des termes et structure du système de filtre H-alpha :
Le SunDancer réunit trois éléments essentiels dans un seul et même boîtier. Vu depuis le télescope, ce sont, dans l'ordre, le filtre bloquant de 12 millimètres de diamètre, un système télécentrique triple et le filtre étalon proprement dit.
- Le filtre étalon est en fait le filtre H-alpha. En tant que filtre interférentiel, il annule toutes les longueurs d'onde sauf la raie H-alpha. Son effet filtrant dépend de l'épaisseur du filtre ; cette dernière est pilotée automatiquement par le contrôle de la température.
- Le système télécentrique fournit la trajectoire de faisceau parallèle que requiert le fonctionnement de l'étalon. Une lentille de Barlow, voire un télescope avec f/30, fournit le rapport d'ouverture nécessaire, mais pas la trajectoire de faisceau parallèle requise.
- Le filtre de blocage réfléchit la lumière solaire incidente juste en amont de l'étalon et du système télécentrique. Cela permet de protéger l'étalon contre une chaleur excessive. En outre, un étalon transmet également des longueurs d'onde qui sont un multiple de la raie passante souhaitée ; celles-ci sont, elles aussi, bloquées par le filtre de blocage.

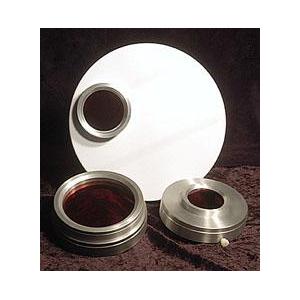

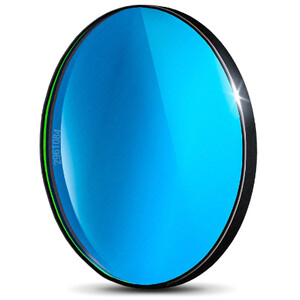

Pour les lunettes (télescopes à lentille) jusqu'à 80 millimètres d'ouverture, l'effet filtre du SunDancer est suffisant. Les optiques plus grandes nécessitent un filtre d'objectif supplémentaire : un filtre de réjection solaire D-ERF en option est monté à l'avant du télescope et protège le système de filtrage, en ne laissant passer que la lumière rouge, contre toute énergie solaire inutile. D-ERF est l'abréviation de Dielectric Energy Reflection Filter (filtre de réflexion d'énergie diélectrique).
Les télescopes dotés de miroirs secondaires, tels que les télescopes Newton, Maksutov ou SC, requièrent dans tous les cas, et quelle que soit leur taille, un filtre de réjection solaire supplémentaire. Nous vous recommandons, pour l'observation du soleil, d'utiliser une petite lunette dotée, côté oculaire, d'un filtre. Ainsi, vous ne courrez pas le moindre risque. L'absence d'obstruction qui caractérise une lunette fait plus que compenser l'ouverture plus grande d'un télescope réflecteur. En effet, lors de l'observation du Soleil (mais aussi de la Lune et des planètes), la diffraction au niveau des composants optiques secondaires est gênante et réduit la résolution.
